Основы работы с базами данных


Принципы проектирования информационных систем - часть 10


На этапе создания клиентского и серверного кода все современные средства UML-моделирования могут осуществлять генерацию кода на различных языках программирования.

В феврале 2006 г. Object Management Group, Inc. (OMG, http://www.omg.org) - международный консорциум по разработке спецификаций в компьютерной индустрии - опубликовал финальную версию языка моделирования бизнес-процессов BPML (Business Process Modeling Language - http://www.omg.org/cgi-bin/doc?dtc/2006-02-01).

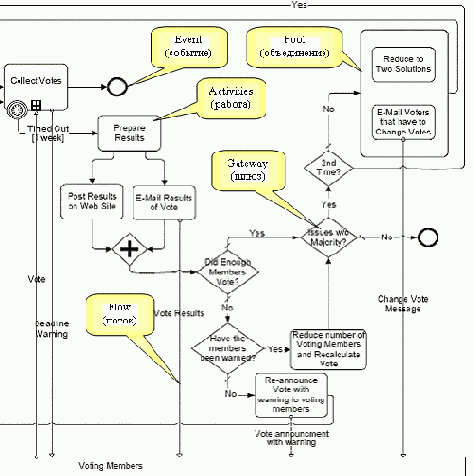

Основные графические элементы языка показаны на рис. 1.8

Фрагмент модели бизнес-процесса, изображенного по стандарту BPML

Рис. 1.8.  Фрагмент модели бизнес-процесса, изображенного по стандарту BPML

Одной из последних разработок в области моделирования предприятия является создание специального унифицированного языка моделирования UEML (Unified Enterprise Modeling Language). Разработка UEML - сетевой проект (IST-2001-34229), финансируемый Евросоюзом (см. http://athena.troux.com/akmii/Default.aspx?WebID=249).

Проект UEML включает создание:

  • общего, визуального, базированного на шаблонах языка для коммерческих инструментальных средств моделирования предприятий и программных систем класса workflow;
  • стандартизованных, независимых от инструментов механизмов передачи моделей между проектами;
  • репозитория моделей предприятий.

Данный проект осуществляется в соответствии с международными стандартами:

  • ISO 14258 Rules and Guidelines for Enterprise Models (Правила и руководящие принципы для моделей предприятия);
  • ISO 15704 Requirements for enterprise-reference architectures and methodologies (Требования и методологии по описанию архитектуры предприятия).

Инструментальные средства моделирования предприятий, поддерживающие язык UEML, Metis (Computas), e-MAGIM (GraiSoft), MOzGO (IPK) и др.

В нашей стране в списке действующих ГОСТов по разработке автоматизированных систем (по данным Стандартинформ http://www.vniiki.ru/catalog_v.asp?page=1) следующие:

  • ГОСТ 34.003-90 "Информационная технология. Комплекс стандартов на автоматизированные системы. Термины и определения";
  • ГОСТ 34.201-89 "Информационная технология.
