Принципы проектирования информационных систем - часть 4

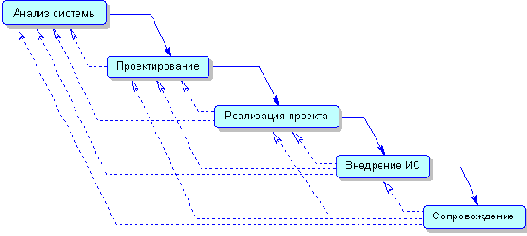

На рис.1.5 показана каскадная схема с обратной связью.

Рис. 1.5. Каскадная схема жизненного цикла ИС

Жизненный цикл разработки сложной системы в этом случае складывается из этапов анализа, проектирования, программирования и тестирования, внедрения и сопровождения, которые выполняются последовательно.

По принятым сегодня нормам, над любым проектом ИС работают:

бизнес-аналитики, изучающие и моделирующие бизнес-процессы предметной области;
системные аналитики и архитекторы, проектирующие архитектуру решения, приложений и данных;
авторы кода приложений;
специалисты по тестированию и оценке качества;
авторы документации;
авторы дистрибутивов;
специалисты по внедрению,

причем обычно эти функции распределяются между различными специалистами, хотя совмещение ролей все еще практикуется.

На этапах проектирования и программирования могут использоваться методы объектно-ориентированного подхода к разработке объектов информационной системы (наследование, инкапсуляция, полиморфизм).

Для решения задач проектирования сложных систем существуют специальные методологии и стандарты.

К таким стандартам относятся методологии семейства IDEF (Icam DEFinition, ICAM - Integrated Computer-Aided Manufacturing - первоначально разработанная в конце 70-х гг. программа ВВС США интегрированной компьютерной поддержки производства). С их помощью можно эффективно проектировать, отображать и анализировать модели деятельности широкого спектра сложных систем в различных разрезах. В настоящий момент к семейству IDEF относятся следующие стандарты:

IDEF0 - Function Modeling - методология функционального моделирования сложных систем. С помощью наглядного графического языка IDEF0 изучаемая система предстает перед разработчиками и аналитиками в виде набора взаимосвязанных функциональных блоков. Основана на разработанной компанией SofTech, Inc. в конце 60-х гг. технологии SADT - структурированного анализа и разработки (Structured Analysis and Design Technique). Как правило, моделирование средствами IDEF0 является первым этапом изучения любой системы;
IDEF1 - Information Modeling - методология моделирования информационных потоков внутри системы, позволяющая отображать и анализировать их структуру и взаимосвязи;
IDEF1X (IDEF1 Extended) - Data Modeling - методология проектирования реляционных баз данных.
